JTAGプローブ,JTAG変換プローブ

京都マイクロコンピュータ株式会社PARTNER Jet2JTAGプローブ,JTAG変換プローブ

標準JTAGプローブPARTNER Debuggerに1本標準で付属します。

プローブ名称 マニュアルPDF	製品写真	価格(税別)
Arm用 Arm20Pin 標準プローブ 型番：JPSTARM20 備考：2.54mmピッチ マニュアルはこちら	接続完了図	\20,000
SH用 HUDI14Pin 標準プローブ 型番：JPSTSH14 備考：H-UDI マニュアルはこちら	接続完了図	\20,000
ATOM用 ATOM-XDP 60Pin 標準プローブ 型番：JPSTINT60 備考：Intel- XDP マニュアルはこちら	接続完了図	\20,000

• ※標準プローブ及び変換アダプタは、PARTNER-Jet2 Model 10/Model 20/ Model 30 のいずれでも利用可能です。

トレースユニット・トレースユニット用オプションプローブ

トレースユニット・トレースユニット用オプションプローブ 名称 マニュアルPDF	製品写真	価格(税別)
TraceユニットType A Arm/SH 38Pin Mictor *1,*2 型番：JET2H-TR38A 備考：Arm ETM･PTM Trace / SH AUD Trace Arm用 マニュアルはこちら SH用 マニュアルはこちら		\30,000
TraceユニットType B SH 36Pin *1,*3 型番：JET2H-TR36B 備考：SH AUD Trace マニュアルはこちら		\30,000
TraceユニットType A用オプションプローブ Arm Cortex Debug 20Pin 型番：PRB-Cortex20P 備考：Arm ETM・PTM Trace(1.27mmピッチの20Pin) TraceユニットType A Arm用のマニュアルはこちら		\8,000
Trace ユニット Type C Arm HSSTP 40 Pin*4 型番： JET2H-TR40P 備考：Arm HSSTP(High Speed Serial Trace Probe )差動インタフェース専用 Trace ユニット Type C Arm HSSTP 40 Pin用のマニュアルはこちら		\500,000

• *1 Traceユニットは、PARTNER-Jet2 Model 20/Model 30でリアルタイムトレースを取得する際に必要です。
  Traceユニットは、PARTNER-Jet2 Model 20/Model 30で利用可能です。
• *2 Arm/SH共用で、38Pin Mictorプローブが付属します。
• *3 36PinのAUDトレースプローブが付属します。
• *4 PARTNER-Jet2 Model 30との組み合わせで使用可能です。

バストレースユニット・バストレースユニット用オプション

バストレースユニット・バストレースユニット用オプション 名称 マニュアルPDF	製品写真	価格(税別)

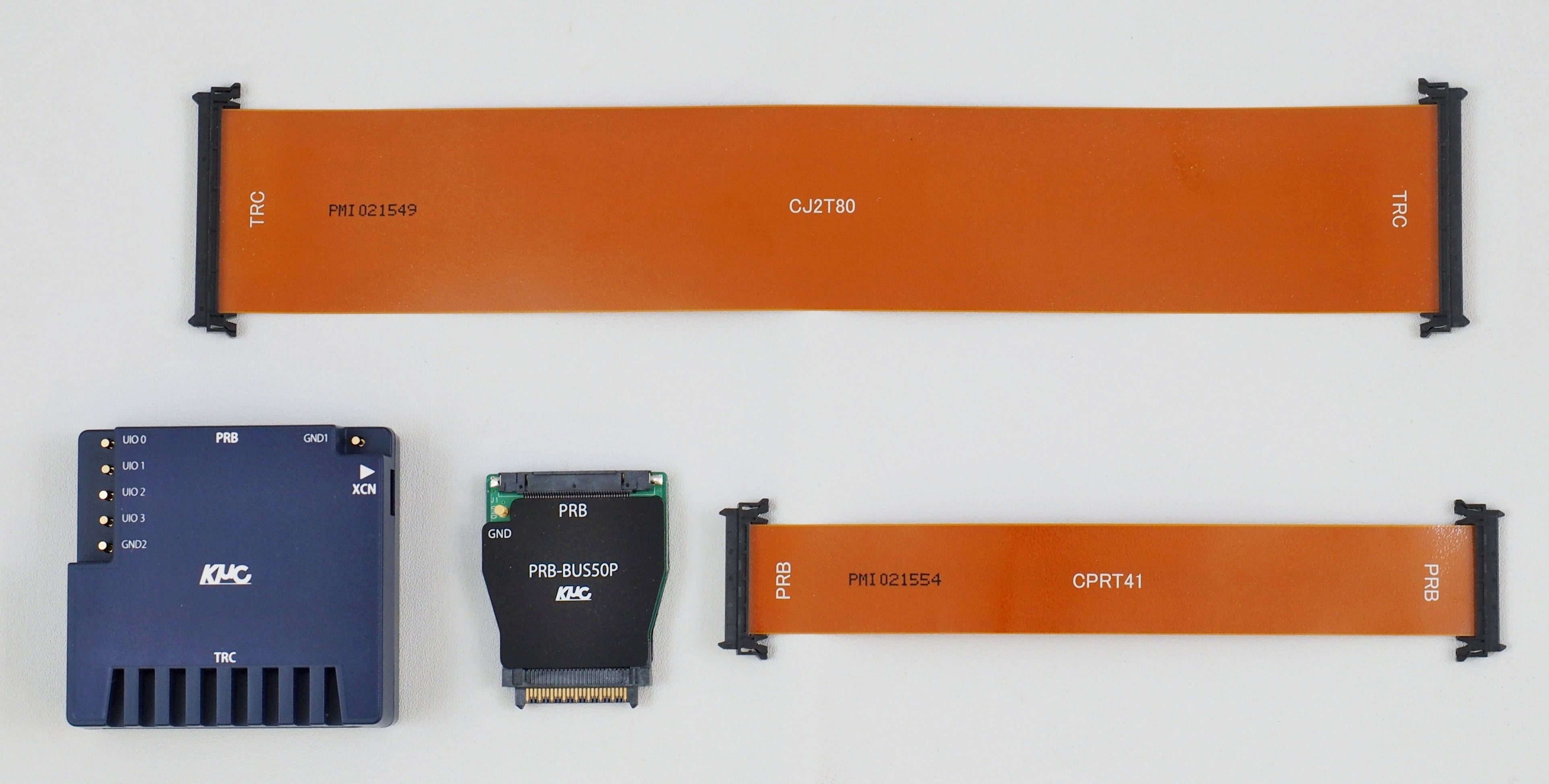

BusTraceUnit 型番：JET2H-BUSTR50 マニュアルはこちら		\70,000
BusTraceUnit 用30Pin 型番：JET2H-BUSTROP30 マニュアルはこちらの12P以降をご覧ください		\10,000

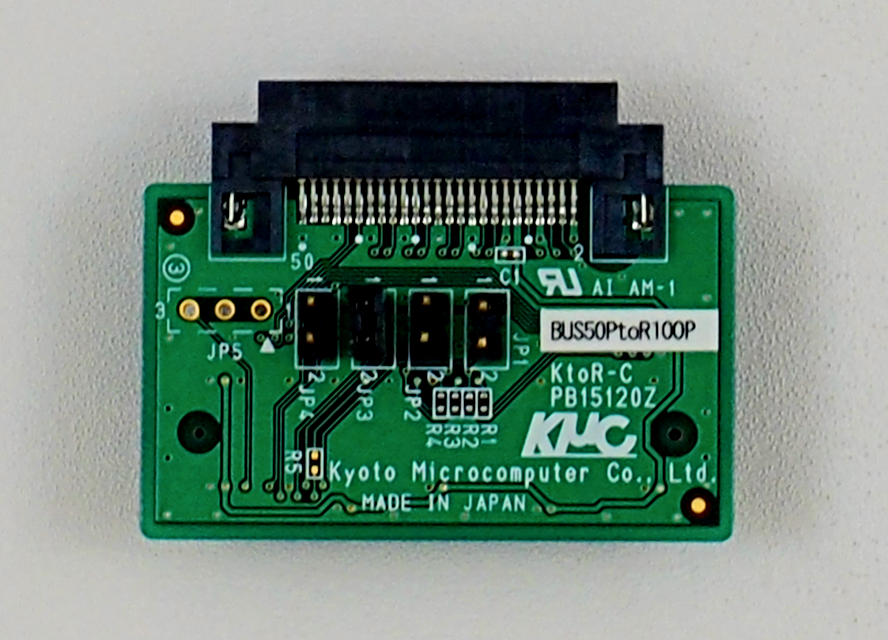

BusTraceUnit 50Pin 変換100Pin 型番：BUS50PtoR100P マニュアルはこちら		\30,000

変換アダプタ・オプションプローブ

JTAG変換アダプタ マニュアルPDF	製品写真	価格(税別)
Arm20Pin用変換アダプタ Mictor38Pin 型番：JCOARM20-38 備考：ETMトレースの取得はできません マニュアルはこちら		\8,000
Arm20Pin用変換アダプタ Cortex10/20Pin 型番：Cortex-DEBUG-ADP 備考：1.27mmピッチ ETMトレースの取得はできません マニュアルはこちら		\8,000
Arm20Pin用変換アダプタ TI-14Pin 型番：JCOARM20-14 備考： マニュアルはこちら		\8,000
SH14Pin用変換アダプタMictor38Pin 型番：HUDItoAUD38P 備考：AUD機能は対応していません。 マニュアルはこちら		\8,000
Arm20Pin to Xilinx Platform Cable アダプタ 型番：CARM20-XPC 備考：Arm標準20PinJTAGプローブをXilinx Platform Cable用の14PinJTAGコネクタ(2mmピッチ)に変換するアダプタ 主なボード：Zynq702,706,UltraScale+ MPSoC評価ボード(Avnet Zedboard,UltraZed-EGなど ) マニュアルはこちら		\8,000
Mictor38 MUX Arm20/38アダプタ 型番：JCOM38-A20M38 備考：ターゲットボード上のETMコネクタのトレース信号とArm20ピンコネクタのJTAG信号をPARTNER-Jet2側の38ピンETMコネクタに接続するアダプタです。 マニュアルはこちら		\16,000

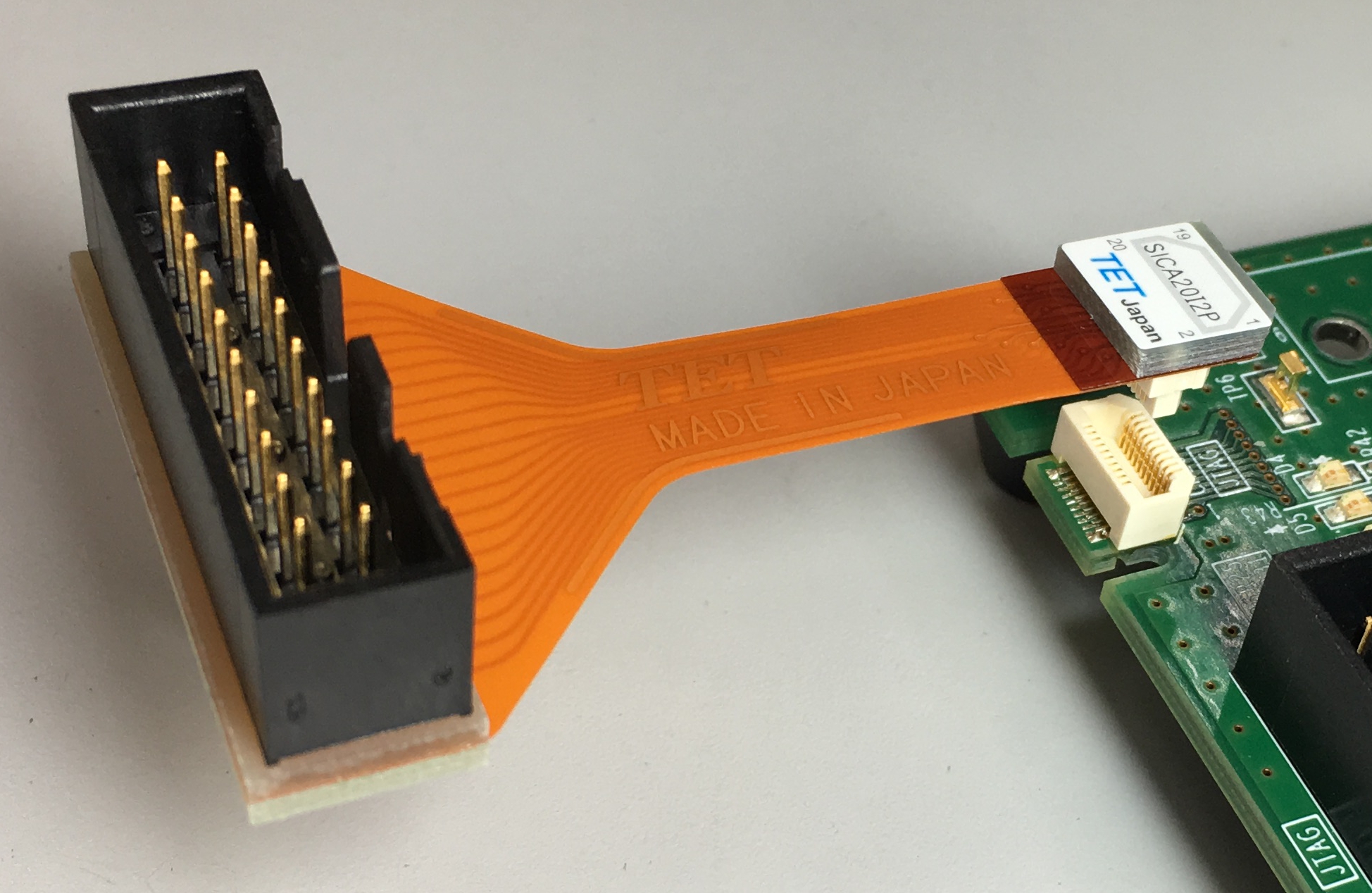

Arm20Pin SICA変換アダプタ 型番：SICA20I2P 備考：標準(2.54mmピッチ)のフラットケーブル用コネクタを小さな(0.5mmピッチ)コネクタに変換するアダプタです。 〔東京エレテック株式会社 製造〕 特徴・仕様 技術資料		\8,000

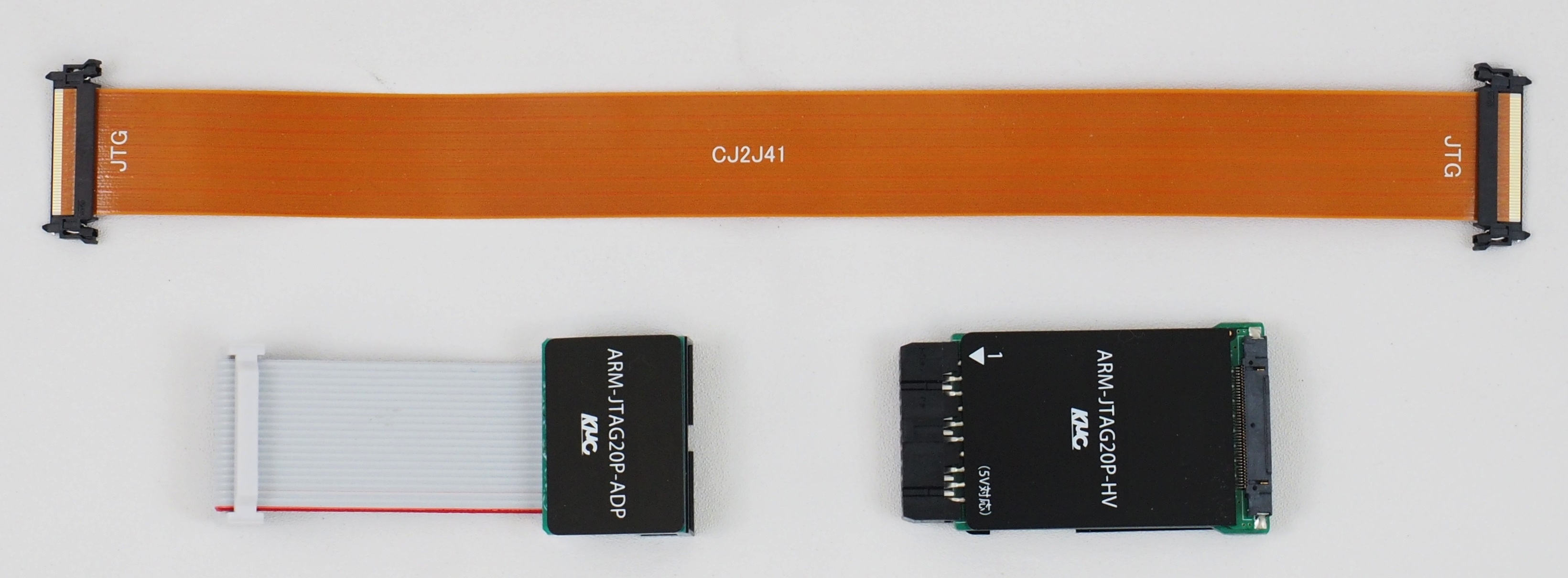

Arm 20 Pin 5V 対応プローブ 型番：ARM-JTAG20P-HV 備考：1.8-3.6Vまでの使用においては「PARTNER-Jet2用Arm20ピン標準プローブ(Arm-JTAG20P)」を推奨します。 マニュアルはこちら		\20,000

• ※標準プローブ及び変換アダプタは、PARTNER-Jet2 Model 10/Model 20/Model 30 のいずれ でも利用可能です。
